Что такое медный катод

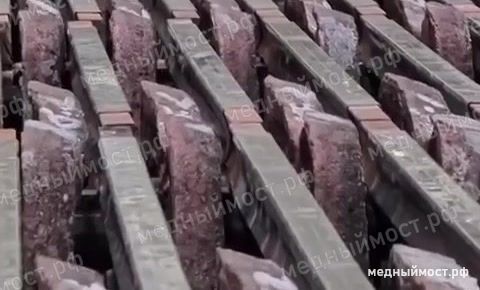

Медный катод — это лист меди высокой чистоты, который получают на последней стадии производства — при электролитическом рафинировании. Аноды из меди огневого рафинирования растворяются в электролите (растворе серной кислоты и сульфата меди), а на катодных основах осаждается чистая медь. Примеси остаются в растворе или выпадают в шлам, из которого затем извлекают золото, серебро и селен.
Катоды — основное сырьё для производства медной катанки, проката, литых изделий и сплавов. Именно катодная медь торгуется на мировых биржах.
Что регулирует ГОСТ 546-2001
ГОСТ 546-2001 «Катоды медные. Технические условия» — межгосударственный стандарт, действует в России с 1 марта 2002 года (с изменением № 1 от 2014 года). Он устанавливает требования к поверхности, упаковке, маркировке, приёмке и методам контроля катодов.
Химический состав в самом стандарте не приводится: катоды должны соответствовать маркам М00к, М0к и М1к по ГОСТ 859 «Медь. Марки» (действующая редакция — ГОСТ 859-2014). Условное обозначение катодов выглядит так: М00к ГОСТ 546-2001.
Марки катодной меди: М00к, М0к, М1к
Марки отличаются допустимым содержанием примесей. М00к — самая чистая: для неё нормируется больше элементов и с более жёсткими пределами.
| Элемент, % не более | М00к | М0к | М1к |
|---|---|---|---|
| Медь, не менее | по сумме примесей* | 99,97 | 99,95 |
| Висмут | 0,0002 | 0,0005 | 0,001 |
| Селен | 0,0002 | — | — |
| Теллур | 0,0002 | — | — |
| Сурьма | 0,0004 | 0,001 | 0,002 |
| Мышьяк | 0,0005 | 0,001 | 0,002 |
| Свинец | 0,0005 | 0,001 | 0,003 |
| Сера | 0,0015 | 0,002 | 0,004 |
| Железо | 0,0010 | 0,001 | 0,003 |
| Серебро | 0,0025 | 0,0025 | 0,003 |
| Сумма нормируемых примесей | 0,0065 | — | — |
| Кислород | по контракту | 0,015 | 0,02 |
По ГОСТ 859-2014 (с изменением № 1). Приведены основные элементы, полный перечень — в стандарте. «—» — элемент не нормируется. * Для М00к содержание меди отдельно не нормируется: сумма перечисленных примесей — не более 0,0065 %, сумма селена и теллура — не более 0,0003 %.
М00к и международные стандарты
По справочному приложению ГОСТ 859-2014 марка М00к соответствует марке Cu-CATH-1 по европейскому стандарту BS EN 1978, а М1к — Cu-CATH-2. Химический состав Cu-CATH-1 — это требование Лондонской биржи металлов (LME) к меди категории Grade A. Поэтому М00к — основная марка и для экспорта, и для производства качественной катанки.
Требования к поверхности
- на поверхности и кромках не должно быть дендритных (древовидных) наростов; допускаются округлые наросты, вросшие в тело катода;
- поверхность должна быть отмыта от электролита и шлама, без налёта сульфатов меди и никеля и механических загрязнений;
- допускаются цвета побежалости и налёт окисленной меди;
- соли жёсткости и налёт на контактных подвесках браковочным признаком не являются.
Упаковка, документы и хранение
По ГОСТ катоды формируют в пакеты массой до 1500 кг и высотой до 500 мм, но по согласованию с потребителем допускаются пакеты увеличенной массы. Катоды, которые поставляем мы, идут пакетами около 2,5 т (≈ 1015 × 1014 × 880 мм).
На каждую партию оформляется документ о качестве: изготовитель, номер партии, марка меди, масса нетто и брутто, результаты испытаний или подтверждение соответствия стандарту, дата изготовления.
Хранить катоды нужно в чистом крытом складе. На площадке с твёрдым покрытием — не более одного года, в штабелях, защищённых от загрязнения и влаги.
Катоды М00к, которые мы поставляем

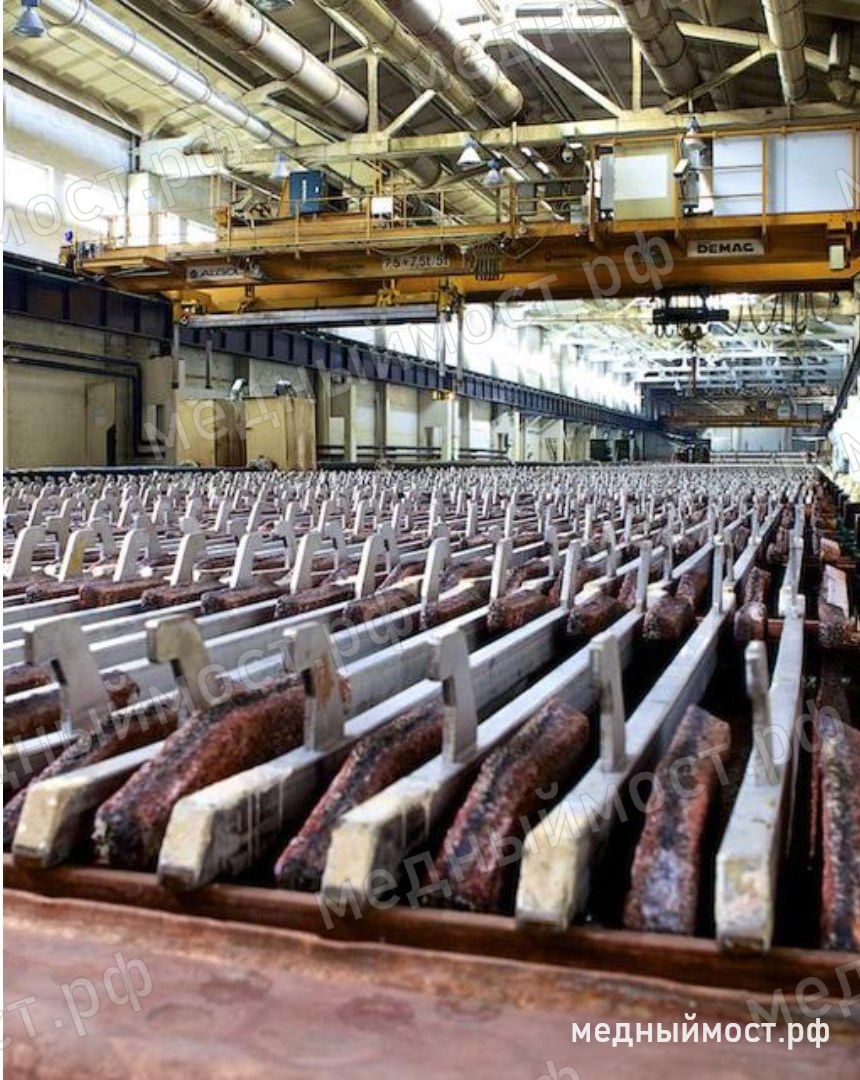

Мы поставляем катоды М00к двух производителей — Кыштымского медеэлектролитного завода и Новгородского металлургического завода. По сертификатам партий содержание меди — не менее 99,99 %. Минимальная партия — 20 т. Характеристики, фото и примеры сертификатов — на странице «Катоды медные М00к».
Пришлём коммерческое предложение и пример сертификата за 1–2 рабочих дня. Цена меди меняется каждый день, поэтому считаем её под ваш объём и условия.
